在半導體封裝、電子元器件及新材料等高端制造領域，產品在長期使用中因濕氣滲透而引發的腐蝕、分層、開路等失效，是影響可靠性的主要挑戰之一。PCT高壓加速老化試驗箱（Pressure Cooker Test，亦稱高壓蒸煮試驗箱、飽和蒸汽試驗箱）正是應對這一挑戰的核心裝備。它通過在密閉容器內制造高溫、高濕、高壓的飽和蒸汽環境，加速濕氣對封裝材料及內部結構的滲透，從而在極短時間內暴露產品在常規溫和環境下可能數月乃至數年才會出現的潛在缺陷。

一、工作原理與系統構成

PCT試驗箱的工作原理基于飽和蒸汽壓定律（克勞修斯-克拉佩龍方程）。設備通過加熱純水產生飽和水蒸氣，在密閉壓力容器內創造超過100℃、100%RH的極端濕熱環境。其加速性來源于兩個物理化學機制：一是高溫極大加速了材料內部及界面的物理化學反應速率（遵循阿倫尼烏斯方程）；二是高壓飽和水蒸氣具有極強的滲透性，能夠快速穿透保護性涂層、封裝材料或微小縫隙，直接作用于敏感的內部結構。

其核心系統由四大模塊構成：

壓力容器是試驗的主體空間。正航儀器內膽采用SUS304或SUS316不銹鋼材質，厚度通常為3mm，并采用圓弧形結構設計，符合國家安全容器標準。這種設計既可防止試驗結露滴水現象，避免產品受過熱蒸汽直接沖擊，也能確保在高壓下長期運行的結構安全。

加熱與溫度控制系統通過電熱管加熱純水產生飽和蒸汽，正航儀器采用微電腦P.I.D控制器進行精確控溫。典型升溫時間為從常溫升至132℃約需55分鐘。

壓力控制系統通過密閉容器的自生壓力實現高壓環境，壓力隨溫度升高而增大。設備配備壓力/溫度表實時顯示鍋內壓力與對應溫度。

安全保護系統是PCT設備的重中之重。由于設備屬特種壓力設備，必須具備多重安全聯鎖：正航儀器設備擁有鍋門未關緊則機器無法啟動的誤操作防護；超壓自動泄壓保護；超溫斷電保護；手動安全排壓閥用于試驗結束后釋放殘余壓力，等等十重保護。

二、核心技術參數

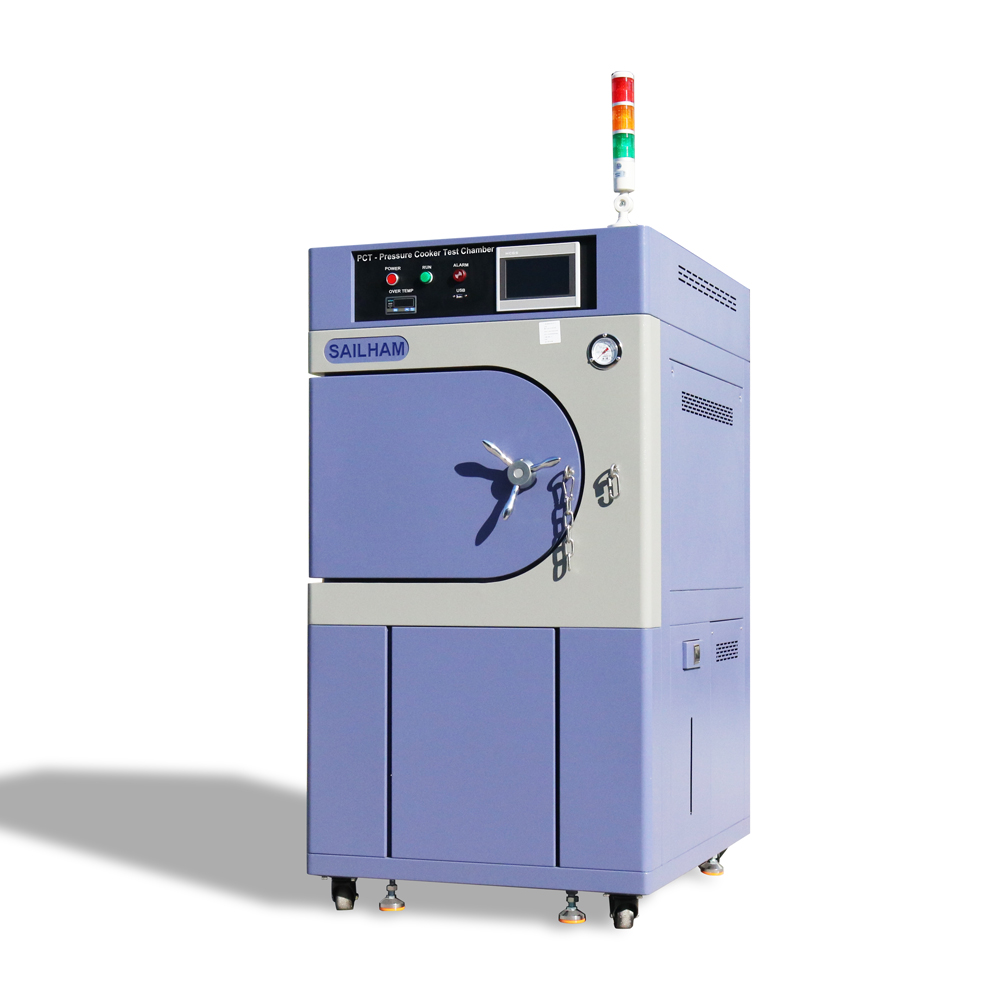

正航儀器PCT高壓加速老化試驗箱的典型技術指標如下：

溫度范圍：常規覆蓋 +100℃至+143℃。溫度均勻度不超過 ±0.5℃，顯示精度 0.1℃。

濕度范圍：100%RH（飽和蒸汽濕度）。

壓力范圍：0.5至2.0kg/cm2，安全承壓能力可達 4 kg/cm2。

內箱尺寸：常見規格有Φ300×D500mm、Φ400×D500mm等。

加壓時間：從常壓至2.0kg/cm2約需 60分鐘。

三、主要應用領域

PCT高壓加速老化試驗箱廣泛應用于對封裝密封性與耐濕性有嚴苛要求的各行業。

半導體封裝：測試塑封IC、分立器件、光電器件等非氣密性封裝器件的抗?jié)駳饽芰?。濕氣會沿膠體或膠體與導線架的界面滲入封裝體，導致主動金屬化區域腐蝕造成斷路，或引腳間因污染造成短路。PCT是JESD22-A102標準規定的核心測試方法。

PCB與FPC：評估印刷線路板及柔性線路板的吸濕率、層間結合力及耐壓性、氣密性。

光伏與新能源：測試光伏組件、EVA膠膜等在高溫高濕高壓環境下的密封性能與耐久性。

磁性材料與高分子：評估釹鐵硼磁鐵、稀土材料、塑料、橡膠等高分子材料在濕熱環境下的老化特性與抗水解能力。

此外，該設備在汽車電子、LED、LCD、光通信、醫療及科研院校等領域同樣有著廣泛應用。

四、執行標準

PCT高壓加速老化試驗箱的設計與試驗方法需嚴格遵循以下國內外權威標準：

JEDEC系列（固態技術協會）：JESD22-A102（高壓蒸煮試驗，PCT無偏壓加速抗?jié)裥栽囼灒?；JESD22-A100（循環溫濕度偏壓壽命）；JESD22-A101（穩態溫濕度偏壓壽命）；JESD22-A108（溫度、偏置電壓和工作壽命）。

IEC系列：IEC 60068-2-66（試驗方法Cx：穩態濕熱）。

國內標準：GB/T 2423.40（濕熱試驗方法）；GB/T 10586（濕熱試驗箱技術條件）；MIL-STD-810D、ASTM、UL等相關標準。

五、選型要點

PCT試驗箱的選型需重點關注以下維度：

溫度與壓力范圍：常規121℃/2atm覆蓋絕大多數應用。

內箱尺寸：根據樣品體積選擇。常見規格為Φ300×D500mm至Φ400×D500mm。

安全保護：務必確認設備具備超壓自動泄壓、超溫斷電保護、門禁鎖定及手動排壓閥等完善的安全聯鎖系統。

水質要求：PCT試驗必須使用蒸餾水或去離子水（R.O.水） ，以防止雜質腐蝕鍋體及影響試驗結果。

結語

PCT高壓加速老化試驗箱以其極端的飽和蒸汽加速能力，已成為半導體封裝、PCB、光伏及新材料等行業評估產品耐濕氣滲透能力與封裝質量的核心裝備。從芯片封裝到線路板，從光伏組件到磁性材料，該設備始終扮演著產品質量“守門人”的關鍵角色。

正航儀器作為深耕環境試驗設備領域多年的專業制造商，深刻理解不同行業對PCT高壓加速老化測試的差異化需求。我們提供全系列PCT高壓加速老化試驗箱，溫度范圍覆蓋+100℃至+143℃，壓力范圍可達0.5～2kg/cm2，嚴格遵循JESD22-A102、IEC 60068-2-66、GB/T 2423等國內外權威標準。產品采用SUS316不銹鋼圓弧內膽、高精度PID智能控制系統與多重安全聯鎖保護設計，具有防爆資質，最大承壓0.8MPA，確保測試數據的精準與操作的安全可靠。我們的技術團隊可根據您的樣品特征、測試標準及預算，提供一對一的科學選型建議與全流程非標定制服務。
